Spiraliniai kompresoriai ir sraigtiniai kompresoriai bei stūmokliniai kompresoriai

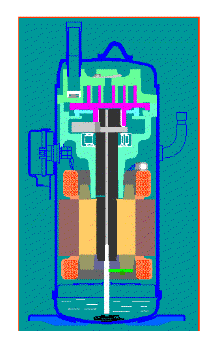

Spiralinių kompresorių agregatai

Principas:Judančios ir statinės plokštės slinkties linijos forma yra tokia pati, tačiau fazių skirtumas yra 180∘, kad susijungtų ir sudarytų uždarų erdvių seriją; statinė plokštė nejuda, o judanti plokštė sukasi aplink fiksuotos plokštės centrą, o ekscentricitetas yra spindulys. Kai judantis diskas sukasi, jis susijungia nuosekliai, todėl pusmėnulio formos sritis nuolat suspaudžiama ir mažinama, todėl dujos nuolat suspaudžiamos ir galiausiai išleidžiamos iš statinio disko centrinės skylės.

Struktūra:judantis diskas (sūkurinis rotorius), statinis diskas (sūkurinis statorius), laikiklis, kryžminis jungiamasis žiedas, priešslėgio ertmė, ekscentrinis velenas

Privalumas:

1. Judantį slinkties kompresorių varantis ekscentrinis velenas gali suktis dideliu greičiu, o slinkties kompresorius yra mažo dydžio ir lengvo svorio;

2. Judančių dalių, tokių kaip kilnojamasis slinkties mechanizmas ir pagrindinis velenas, jėgos pokyčiai yra maži, o visos mašinos vibracija yra maža;

3. Tinka kintamo greičio judėjimui ir dažnio keitimo greičio reguliavimo technologijai;

4. Visas spiralinis kompresorius kelia labai mažą triukšmą;

5. Sraigtinis kompresorius turi patikimą ir efektyvų sandarinimą, o jo šaldymo koeficientas nemažėja ilgėjant veikimo laikui, o šiek tiek padidėja.

6. Spiralinis kompresorius pasižymi geromis eksploatacinėmis savybėmis. Šilumos siurblio oro kondicionavimo sistemoje jis ypač pasižymi dideliu šildymo našumu, geru stabilumu ir dideliu saugumu;

7. Sraigtinis kompresorius neturi laisvos erdvės ir gali palaikyti didelį tūrinį efektyvumą;

8. Sukimo momento pokytis yra mažas, balansas yra didelis, vibracija yra maža, o veikimas yra stabilus, todėl operacija yra paprasta ir lengva automatizuoti;

9.Mažai judančių dalių, nėra stūmoklinio mechanizmo, paprasta konstrukcija, mažas dydis, lengvas svoris, nedaug dalių, didelis patikimumas ir daugiau nei 20 metų tarnavimo laikas.

Sįgulos kompresorių agregatai

Principas:Dėl abipusio Yin ir Yang rotorių panardinimo ir nuolatinio erdvės sąlyčio linijos judėjimo nuo įsiurbimo galo iki išmetimo galo, primityvo tūris periodiškai keičiamas, taip užbaigiant nuolatinį įsiurbimo ir išmetimo procesą.

Struktūra:Sudarytas iš korpuso, sraigto (arba rotoriaus), guolio, energijos reguliavimo įtaiso ir kt.

Privalumas:

1. Mažai dalių, mažiau susidėvinčių dalių ir didelis patikimumas;

2. Patogus valdymas ir priežiūra;

3. Nėra nesubalansuotos inercinės jėgos. Sklandus ir saugus veikimas, maža vibracija;

4. Jis pasižymi priverstinio oro tiekimo savybėmis, išmetamųjų dujų tūriui beveik neturi įtakos išmetamųjų dujų slėgis, o darbo sąlygos yra pritaikomos;

5. Sraigtinio kompresoriaus rotoriaus dantų paviršius iš tikrųjų turi tarpą. Todėl jis nėra jautrus šlapiam eigai ir gali atlaikyti skysčio smūgį;

6. Išmetamųjų dujų temperatūra yra žema, todėl ją galima valdyti esant didesniam slėgio santykiui;

7. Jis gali sklandžiai reguliuoti šaldymo sąlygas, priimdamas slankiojančio vožtuvo mechanizmą, kad šaldymo galią būtų galima sklandžiai reguliuoti nuo 15% iki 100%, taupant eksploatavimo išlaidas;

8. Lengva realizuoti automatizavimą ir galima realizuoti nuotolinį ryšį.

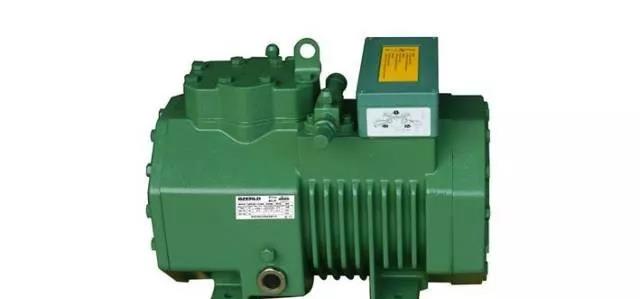

PIston kompresoriai

Principas:Stūmoklio slankiojantis judėjimas suspaudžia dujas cilindre. Paprastai pagrindinio variklio sukimasis paverčiamas stūmoklio slankiojančiu judėjimu per alkūninio veleno švaistiklio mechanizmą. Alkūninio veleno atliekamas darbas per kiekvieną apsisukimą gali būti suskirstytas į įsiurbimo procesą ir suspaudimo išmetimo procesą.

Struktūra:Įskaitant korpusą, alkūninį veleną, švaistiklio mazgą, stūmoklio mazgą, oro vožtuvo ir cilindro įdėklo mazgą ir kt.

Privalumas:

1. Bendrame slėgio diapazone medžiagų reikalavimai yra žemi, dažniausiai naudojamos įprastos plieninės medžiagos, kurias lengviau apdirbti ir kurios yra pigesnės;

2. Šiluminis efektyvumas yra gana didelis. Paprastai didelių ir vidutinių įrenginių adiabatinis efektyvumas gali siekti apie 0,7–0,85;

3. Dujų sunkumas ir savybės mažai veikia kompresoriaus veikimą, o tas pats kompresorius gali būti naudojamas skirtingoms dujoms;

4. Stūmoklinis kompresorius yra gana brandus technologijos srityje ir sukaupė didelę gamybos bei naudojimo patirtį;

5. Reguliuojant oro tūrį, prisitaikymas yra stiprus, tai yra, išmetimo diapazonas yra platus, jam įtakos neturi slėgio lygis, todėl jis gali prisitaikyti prie platesnio slėgio diapazono ir aušinimo pajėgumo reikalavimų.
